15T牽引力拉力計_牽引表盤拉力表_牽引機械式拉力測試工具_牽引機械拉力表SGJX牽引力拉力計簡介：
上海鑄衡廠家生產的這款SGJX牽引力拉力計主要用于石油、煤田、地質勘探、水產捕撈、起重機械等行業的重力測量，同時還應用于拖拉機、汽車運輸、電力線路架設、建筑等行業的牽引力測量。產品執行JJG445-2000檢定規程、Q/FYQ001-2012標準。該款牽引力拉力計具有使用方便、讀數清晰、性能穩定、安全可靠等優點。儀表準確度為2.0級。

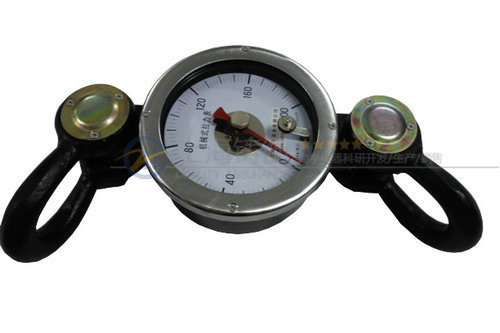

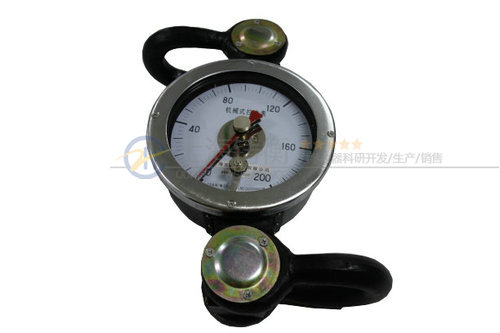

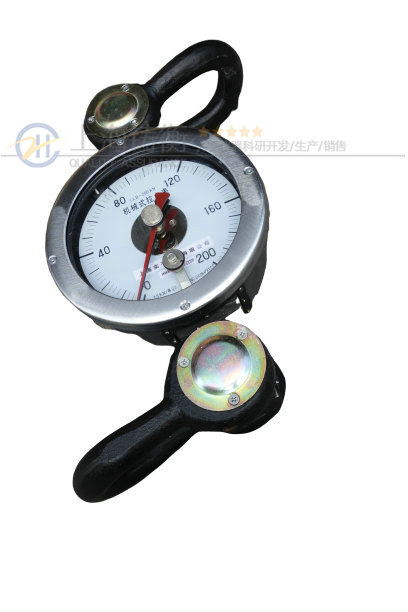

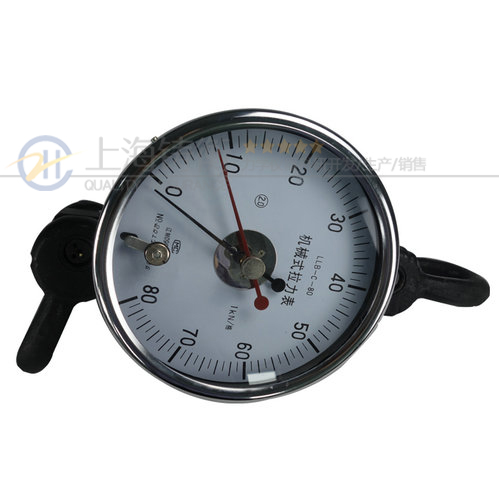

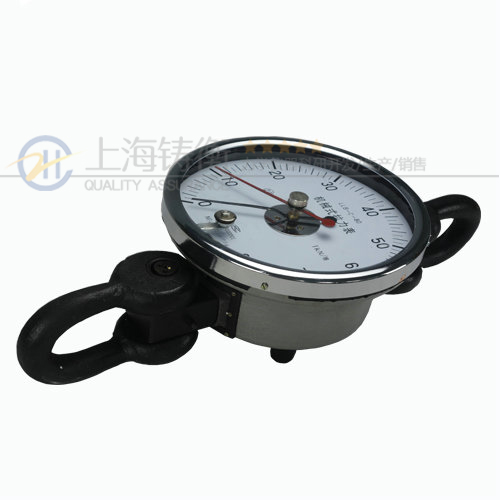

牽引力拉力計圖片
牽引力拉力計規格型號
| 序號 NO |
產品型號 (Model) |
測量范圍 （KN） |
分度值 （KN） |
外形尺寸 （mm） |
重量 （KG） |
| 01 | SGJX-1 | 0-10 | 0.2 | 620X225X160 | 16 |
| 02 | SGJX-3 | 0-30 | 0.5 | 620X225X160 | 16 |
| 03 | SGJX-5 | 0-50 | 1 | 620X225X160 | 16 |
| 04 | SGJX-8 | 0-80 | 2 | 620X225X160 | 16.5 |
| 05 | SGJX-12 | 0-120 | 2 | 650X225X160 | 20 |
| 06 | SGJX-16 | 0-160 | 2 | 650X280X160 | 20 |
| 07 | SGJX-20 | 0-200 | 2.5 | 650X225X160 | 20 |
牽引力拉力計使用說明
SGJX系列牽引力拉力計是我公司自行設計、生產的。本司牽引力拉力計產品執行JJG445-2000檢定規程、Q/FYQ001-2012標準。該牽引力拉力計具有使用方便、讀數清晰、性能穩定、安全可靠等優點。
二、牽引力拉力計主要技術參數
1、儀表準確度為2.0級
2、引用誤差≤±2%F.S3、測力儀表的靈敏度應小于或等于滿量程載荷0.5%4、型號、測量范圍、外形尺寸、重量
三、牽引力拉力計結構及工作原理
1、結構分三部分：連接件部分、放大裝置部分、顯示部分。
2、工作原理：
當作用力通過連接件作用在變形體上，使之產生彈性變形，在彈性范圍內，變形量與作用力基本成正比，這樣變形大小就可反映出作用力的大小。變形體的變形量經放大裝置放大，通過指針在表盤上的指示讀出作用力的值。
注：作業中具體選型應根據機械設備的結構和地質情況經計算后確定。
牽引力拉力計使用方法
1、兩端的拉環通過絞鏈與力源連接（如使用鋼絲繩或其它可自由轉動的聯接件）。在測量過程中始終保持外作用力的作用線與表的軸線相重合。
2、為防止意外，在表后應備裝一條保護鋼絲繩。
3、調零：在加載之前，用搬手將表盤零點調到與表針重合位置上。
4、檢查裝卡狀態，確認裝卡牢固后方可加載。
牽引力拉力計注意事項
1、避免強烈震動。
2、工作時外力作用線必須與表的軸線重合。
3、拉力表直接作用力不得超過表的上限值。
4、安全使用拉力表非常重要，如進行維修時應返回我公司。 由于擅自維修產生不良后果，我公司不負責任。
牽引力拉力計用途：本產品用在石油、煤田、地質勘探、水產捕撈、起重機械等行業的重力測量。同時還應用于拖拉機、汽車運輸、電力線路架設、建筑等行業的牽引力測量。 機械式牽引力拉力計應用在鉆井作業中，指示鉆桿懸重，防止卡鉆、打鉆事故；應用在井下作業施工中，指示修井作業車絞盤牽引力的大小，防止井管拔脫和井架損壞，起著重要的安全防護作用。
我司的產品都有實行三包服務，但如果客戶做了下列一條，將不實行三包服務
一.沒有按照產品使用說明書要求使用、維護不當造成損壞的；
二.因為外界的原因造成損壞的，如天災
三.客戶擅自拆動、改裝、改版、刷機等造成的損壞或故障；
四.人為故障：跌落、劃傷、破損、進水、受潮、發霉等個人失誤造成的
請大家在購買前請仔細閱讀以上內容!!!
